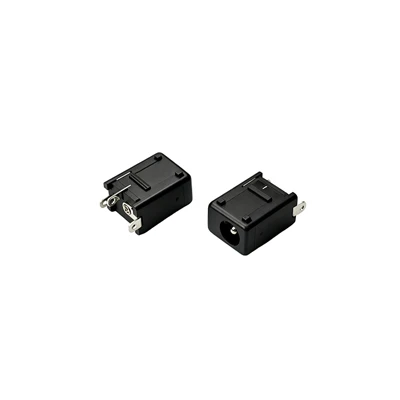

DIP vertical 5,5x2,1mm DC-132-250

La configuració vertical del DC-132-250 col·loca el connector en posició vertical a la PCB, el que el fa especialment adequat per a aplicacions amb una superfície limitada de la placa. Aquesta orientació es troba habitualment en encaminadors, decodificadors, interruptors i electrodomèstics on la col·locació eficient dels components és essencial. El disseny vertical simplifica la disposició del tauler i facilita el muntatge. El producte és compatible amb la soldadura per ones, donant suport a la integració en entorns de producció automatitzats de gran volum.

Aquest model està construït amb terminals de bronze fòsfor i un substrat de llautó H65. El bronze fòsfor proporciona bones característiques de molla, mantenint una pressió de contacte fiable amb el tap d'aparellament durant cicles d'inserció i extracció repetits. El cos de llautó H65 ofereix estabilitat mecànica i admet la classificació actual de 3A. El revestiment de plata o daurat dels pins de soldadura minimitza la resistència de contacte i proporciona protecció contra l'oxidació, contribuint a un rendiment elèctric constant en condicions de funcionament variades.

La fabricació del DC-132-250 segueix una cadena de producció integrada que inclou desenvolupament de motlles, modelat per injecció, estampació, muntatge automatitzat i inspecció de qualitat. La fàbrica opera 25 màquines de reblat automàtiques amb una capacitat de producció diària de 7 milions d'unitats. El control de qualitat s'implementa en totes les etapes: inspecció de material entrant, controls de línia de rutina, mostreig de productes semielaborats, proves visuals i elèctriques finals del 100% i inspecció final prèvia a l'enviament. El laboratori de qualitat està equipat amb provadors clau de vida útil, analitzadors de corbes de càrrega, cambres de polvorització de sal i sistemes de mesura de visió.

Suport de comanda i enginyeria personalitzada



El DC-132-250 té un MOQ estàndard de 10.000 peces amb un termini de producció d'aproximadament 15 dies. Les actualitzacions de fotos o vídeos es poden proporcionar durant les etapes de producció, inspecció o embalatge a petició del client. Per a modificacions personalitzades, l'equip d'enginyeria pot avaluar els canvis a partir de dibuixos tècnics 2D o 3D, amb un cicle de desenvolupament de mostres de fins a 30 dies. El producte s'envasa per a l'exportació amb bosses interiors i protecció de cartró, i admet els termes comercials EXW i FOB amb una estructura de pagament 30/70.
